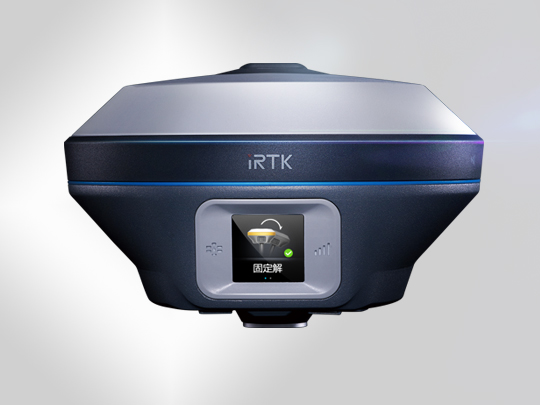

海星达 iRTK5plus GPS

iRTK5 PLUS GNSS RTK系统
iRTK5 PLUS GNSS RTK系统
全新一代智能测量系统–iRTK5 PLUS 2018年，中海达推出第五代智能测量系统iRTK5，应用当今先进定位技术和OLED液晶触控设计，从一个点到一条线，再到一个面，它能为测绘带来全新的体验，iRTK5“无所不极”！



iRTK5 PLUS性能优势：
Performance advantages
中海达全新一代智能 RTK 系统，iRTK 5领域新标杆，而iRTK 5 Plus作为iRTK 5的升级版增加了星站差分功能更具代表性。极限的距离，极致的做工，极佳的性能；它为测绘带来全新的体验，超出预期的产品，永远值得期待，iRTK5 Plus。

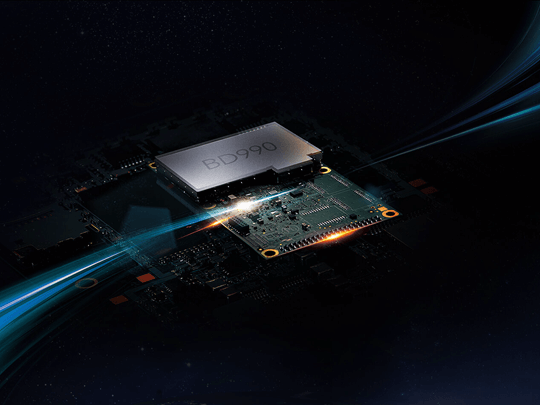

新一代小型智能RTK，配新一代测量引擎BD990，提供智能测绘整体解决方案；
全星座、多通道，Maxwell7技术，支持全星座全频段解算，快速精准定位，提高可靠性；
支持星站差分服务，全球单机精准定位4厘米；
高清OLED彩色触摸显示屏，拥有防水功能；
内置16GB大容量存储、4G全网通通信和4G网络天线，支持OTG功能；
全向电台天线，空气型全频段天线，支持L-Band，内置多协议电台，4W超大发射功率，移动站支持网络中继和电台中继；
支持WiFi、蓝牙、NFC通讯；
内置重力加速度传感器（电子气泡），支持倾斜测量；
高容量智能锂电池，LED灯电量显示，更短充电时间；
全新外观，镁铝合金结构，更强固；
静态数据双格式存储（*.GNS / RINEX数据）；
新一代人体工程学设计手薄iHand30，内置4G全网通，配备手簿专用充电器实现快速充电，支持OTG；
HDL全能星多协议电台，兼容进口品牌，内置4G全网通，支持外挂电台、网络中继、电台中继；
测量软件Hi-Survey，全新UI交互，强大的底图显示，全面的道路算法、开放的互联功能等；
支持中海达云服务系统，随时随地管理您的所有设备和数据。
全新iHand30 手簿
人体工程学设计，更舒适；
强悍硬件配置，四核 1.5GCPU，2G+16G 存储，运行更流畅；
内置 4G 全网通，网络制式全兼容；
高亮户外彩色触摸屏在阳光下清晰可见；
全新物理键盘输入法，输入更快捷；
支持WF与蜂窝移动双联智能上网；
USB Type C 接口，支持 OTG 功能；
续航>12 小时，支持快充，充电1 小时工作一下午；
Hi-Survey测量软件
Hi-Survey智能测量软件是中海达自主研发设计的专业手簿软件，丰富的参数设置、支持多种语言、操作便携，旨在提升各行业测绘作业效率。
RTK、PPK（后处理动态测量)、静态测量模式；
碎步测量、点、线放样、图根控制测量；
具有移动GIS坐标+属性的自动匹配采样；
海量遥感影像与矢量数据的叠加展示；
数据字典支持、自定义数据采集；
Dxf底图直接加载；软件、固件自动升级；
产品信息实时推送；
实时在线图文信息上报求助服务；
高品质配件
HDL 全能星电台，智能电池，快充充电器

iRTK5 PLUS 技术参数：
technical parameter
星站差分 支持
天线 空气型全频段天线，支持L-Band
GNSS配置 通道数：336
BDS：B1，B2，B3
GPS：L1C/A，L2C，L2E，L5
GLONASS：L1C/A，L1P，L2C/A，L3 CDMA
GALILEO：E1，E5A，E5B，E5AltBOC，E6
SBAS：L1C/A，L5
QZSS，WAAS，MSAS，GAGAN，IRNSS
输出格式 ASCII: NMEA-0183，二进制码
定位输出频率 1Hz~50Hz
静态数据格式 GNS，Rinex双格式静态数据
差分格式 CMR，RTCM2.X，RTCM3.0，RTCM3.2
网络模式 VRS，FKP，MAC；支持NTRIP协议
系统配置 操作系统 Linux操作系统
启动时间 3秒
数据存储 内置16GB ROM，支持静态数据自动循环存储
精度和可靠性[1] RTK定位精度 平面：±（8+1×10-6D）mm  （D为被测点间距离）
高程：±（15+1×10-6D）mm  （D为被测点间距离）
静态定位精度 平面：±（2.5+0.5×10-6D）mm  （D为被测点间距离）
高程：±（5+0.5×10-6D）mm  （D为被测点间距离）
DGPS定位精度 平面精度：±0.25m+1ppm ；高程精度：±0.50m+1ppm
SBAS定位精度 0.5m
初始化时间 ＜10秒
初始化可靠性 ＞99.99%
通讯单元 I/O端口 5芯接口；USB接口；SMA接口；Nano SIM卡槽
蜂窝移动 内置4G网络通信：
TDD-LTE，FDD-LTE，WCDMA，EDGE，GPRS，GSM
WiFi通信 802.11 b/g接入点和客户端模式，可提供WiFi热点服务
蓝牙通信 Bluetooth® 4.0/2.1+EDR,2.4GHz
内置电台 内置收发一体电台:
功率：1W/2W/4W可调
频段：403MHz~473MHz
协议：HI-TARGET，TRIMTALK450S，TRIMMARKⅢ，TRANSEOT，SOUTH，CHC，SATEL
频道数：116个频段（其中16个可配置）
外挂电台 全能星HDL电台：
功率：10W/30W可调， 频段：403~473MHz，
协议：HI-TARGET，TRIMTALK450S，TRIMMARKⅢ，TRANSEOT
通讯：内置4G网络通信，WIFI，蓝牙，NFC
频道数：48个频段（其中16个可配置）
工作模式：外挂电台、网络中继、电台中继
传感器 电子气泡 实现智能对中
倾斜测量[2] 内置倾斜补偿模块，系统会持续监控对中杆的倾斜度，并进行补偿纠正坐标
温度传感器 实现智能控温调频
用户界面 按键 单按键
显示屏 工业级OLED高清彩色显示,电容触摸屏
LED提示灯 卫星灯，信号灯，电源灯
功能应用 高级功能 OTG功能，NFC闪联，WebUI交互，U盘固件升级，网络中继，电台中继
智能应用 智能语音，功能自检，智能电池、电池快充
远程服务 消息推送、在线升级、远程控制
云服务 设备管理，位置服务，协同作业，数据分析
物理特性 主机电池 高容量锂电池6800mAh/块（标配2块）带电量显示灯，
单块电池网络移动站工作时间10小时[3]
外接电源 6~28V宽压直流设计，5芯接口
尺寸 Φ158mm×98mm
重量 ≤1.2kg（含电池）
功耗 4.4W
材料 外壳采用镁合金材料
环境特性 防尘防水 IP67
防摔 抗2米高测杆自然跌落
相对湿度 100%不冷凝
工作温度  -40℃~+75℃
存储温度  -55℃~+85℃
注:[1]测量精度、准确性、可靠性和初始化时间取决于各种因素，包括卫星数量、几何分布、观测时间、大气状况及多路径效验等，该数据在正常条件下得出。
[2]倾斜测量精度受磁场环境等多种因素干扰影响。
[3]电池工作时间与工作环境、工作温度及电池寿命有关。
